上部のカラーボディーを外したいときは・・・・

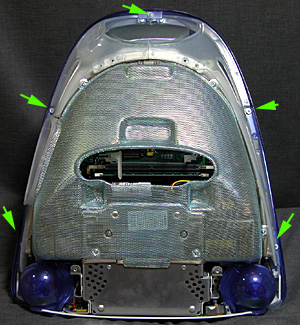

矢印の5つのネジを外します。
※カラーボディーを外すときは正常位に戻しますので、金属シールドを取り付けた状態で作業します。

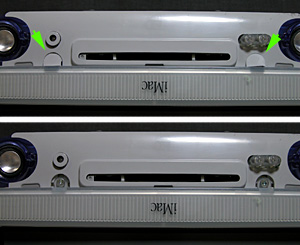

矢印の位置にネジ隠しのフタがあるので細いマイナスドライバーなどでフタを外しネジを外します。

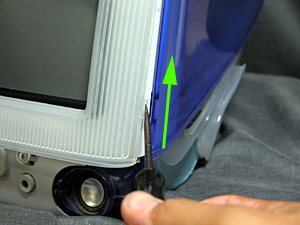

半透明のフロントパネルとカラーボディーの間に下からマイナスドライバーを差し込みツメを外します。上の方にもう一つツメがあります。反対側も外します。

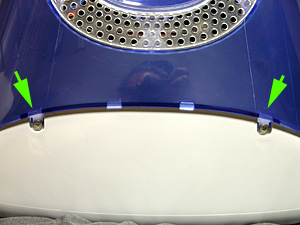

矢印の位置に隠しネジがあるので外します。

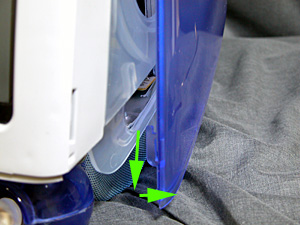

後はカラーボディーを矢印の様に外します。

※警 告※

カラーボディーを外すとブラウン管がモロに露出します。特にブラウン管上部のゴムキャップで覆われた部分には数万ボルトの電圧が掛かっています。完全に放電するまで電源コードを抜いてから少なくとも数時間はかかりますので。くれぐれも気を付けてください。

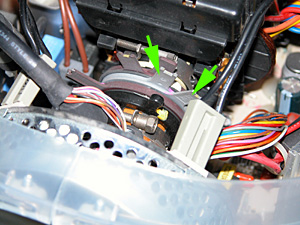

もし色ズレなどが生じた場合はブラウン管後部にある矢印のレバーを左右に動かし調整します。

※当然電源を入れて起動している状態で調整しますのでブラウン管上部には絶対に触れないようにしてください。もし触ったらあなたはもうこの世に居ません。

組立は逆の手順で組んで下さい。
