iMacRev.A(233MHz)クロックアップ
（2000/01/09）

	CPUドーターカードウラにCPU動作周波数を決めるチップ抵抗が配置されています。 写真右下の丸抜きの位置です。

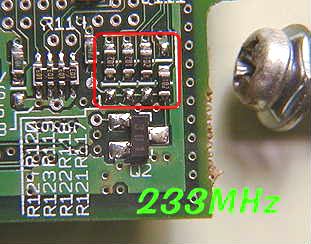

拡大図ですが、233MHzの時はR118〜R121にチップ抵抗が 実装されています。右のネジと比べるとかなり小さいのが分 かります。	指先にのせると・・・・・ それをピンセットでつまむのも一苦労です(^^;;

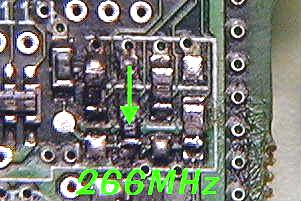

	266MHzにする場合は、R119をR123の位置へ移動します。たいていの場合266MHzへのクロックアップは問題ないと思います。 CPUの寿命は短くなるかも知れませんが(^^;;

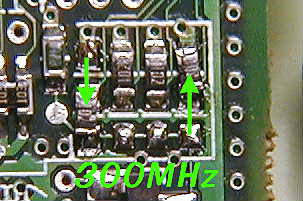

	300MHzにする場合は、R121をR117へ R120をR124へ移動します。 Rev.Aの場合は殆ど無理だと思います。 ウチでも起動直後、アイコンパレードが始まったところでフリーズしました(^^;; Rev.Cでは問題ないと思います。 Rev.Bでも後期モデルなら可能性はあると思いますが、かなり負荷がかかると思いますのであまりおすすめしません。
無事クロックアップ成功。 CPU温度は、233MHz時は48℃位でしたが、266MHzにしたら52℃位になりました。 思ったほど発熱の方は心配ないないようです。

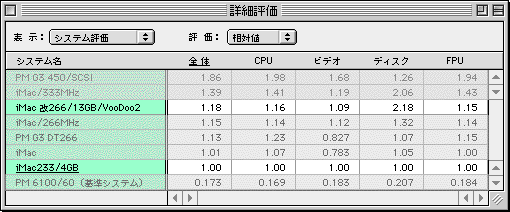

システム評価は以下の様になりました。 元の状態を1.0として比較しましたが、CPUはほぼ数字通り。 デイスクは7200回転のヤツに換装しているのでそれなりの評価になっています。 メザニアンスロットにVoodoo2カードを取り付けていますが、ビデオ性能には殆ど効果は現れません(^^;; 3Dfx対応のゲームのみに有効です。
